《BI 搭建 - 筛选条件》

当前期刊数: 166

筛选条件是 BI 搭建的核心概念，我们大部分所说的探索式分析、图表联动也都属于筛选条件的范畴，其本质就是一个组件对另一个组件的数据查询起到筛选作用。

筛选组件是如何作用的

我们最常见的筛选条件就是表单场景的查询控件，如下图所示：

若干 “具有输出能力” 的组件作为筛选组件，点击查询按钮时触发其作用组件重新取数。

注意这里 “具有输出能力” 的组件不仅是输入框等具有输入性质的组件，其实所有具备交互能力的组件都可以，甚至可以由普通组件承担筛选触发的能力：

一个表格的表头点击也可以触发筛选行为，或者柱状图的一个柱子被点击都可以，只要进行到这层抽象，组件间联动本质也属于筛选行为。

同样重要的，筛选作用的组件也可以是具备输入能力的组件：

当目标组件是具备筛选能力组件时，这就是筛选联动场景了，所以 筛选联动也属于普通筛选行为。至于目标组件触发取数后，是否立即修改其筛选值，进而触发后续的筛选联动，就完全由业务特性决定了。

一个组件也可以自己联动自己筛选，比如折线图点击下钻的场景，就是自己触发了筛选，作用到自己的例子。

什么是筛选组件

任何组件都可以是筛选组件。

可能最容易理解的是输入框、下拉框、日期选择器等具备输入特征的组件，这些组件只能说天然适合作为筛选组件，但不代表系统设计要为这些组件特殊处理。

扩大想一想，其实普通的按钮、表格、折线图等等 具有展示属性的组件也具有输入特性的一面，比如按钮被点击时触发查询、单元格被点击时想查询当前城市的数据趋势、折线图某条线被点击时希望自身从年下钻到月等等。

所以 不存在筛选组件这概念，而是任何组件都具有筛选的能力，因此筛选是一种任何组件都具有的能力，而不局限在某几个组件上，一旦这么设计，可以做到以下几点：

实现输入类组件到展示类组件的筛选，符合基本筛选诉求。
实现展示类组件到展示类组件的筛选，属于图表联动图表的高级功能。
实现输入类组件到输入类组件的筛选，属于筛选联动功能。
实现组件自身到自身的筛选，实现下钻功能。

下面介绍 bi-designer 的筛选条件设计。

筛选条件设计

基于上述分析，bi-designer 在组件元信息中没有增加所谓的筛选组件类型，而是将其设定为一种筛选能力，任何组件都能触发。

如何触发筛选

组件调用 onFilterChange 即可完成筛选动作：

import { useDesigner } from "@alife/bi-designer";

const InputFilter = () => {
  const { onFilterChange } = useDesigner();

  return (
    <input onChange={(event) => () => onFilterChange(event.target.value)} />
  );
};

但这种开发方式违背了 低侵入 的设计理念，我们可以采用组件与引擎解构的方式，让输入框变更的时候直接调用 props.onChange ，这个组件保持了最大的独立性：

1
2
3

const InputFilter = ({ onChange }) => {
  return <input onChange={(event) => () => onChange(event.target.value)} />;
};

那渲染引擎怎么将 onFilterChange 映射到 props.onChange 呢？如下配置 DSL 即可：

{
  "props": {
    "onChange": {
      "type": "JSExpression",
      "value": "this.onFilterChange"
    }
  }
}

筛选影响哪些组件

一般筛选组件会选择作用于的目标组件，类似下图：

这些信息会存储在筛选组件的组件配置中，即 componentInstance.props，筛选目标组件在 componentMeta.eventConfigs 组件元信息的事件中配置：

import { Interfaces } from "@alife/bi-designer";

const componentMeta: Interfaces.ComponentMeta = {
  eventConfigs: ({ componentInstance }) =>
    componentInstance.props.targets?.map((target) => ({
      // 筛选取数
      type: "filterFetch",
      // 触发组件
      source: componentInstance.id,
      // 作用组件
      target: target.id,
    })),
};

如上所示，假设作用于组件存储在 props.targets 字段中，我们将其 map 一下都设置为 filterFetch 类型，表示筛选作用，source 触发源是自己，target 目标组件是存储的 target.id。

这样当 source 组件调用了 onFilterChange，target 组件就会触发取数，并在取数参数中拿到作用于其的筛选组件信息与筛选值。

组件如何感知筛选条件

组件取数是结合了筛选条件一起的，只要如上设置了 filterFetch，渲染引擎会自动在计算取数参数的回调函数 getFetchParam 中添加 filters 代表筛选组件信息，组件可以结合自身 componentInstance 与 filters 推导出最终取数参数：

最终，组件元信息只要写一个 getFetchParam 回调函数即可，可以自动拿到作用于它的筛选组件，而不用关心是哪些配置导致了关联，只要响应式的去处理筛选作用即可。

import { Interfaces } from "@alife/bi-designer";

const componentMeta: Interfaces.ComponentMeta = {
  // 组装取数参数
  getFetchParam: ({ componentInstance, filters }) => {
    // 结合 componentInstance 与 filters.map... 返回取数参数
  },
};

筛选组件间联动带来的频繁取数问题

对于筛选联动的复杂场景，会遇到频繁取数的问题。

假设国家、省、市三级联动筛选条件同时 filterFetch 作用于一个表格，这个表格取数的筛选条件需要同时包含国家、省、市三个参数，但我们又设置了国家、省、市这三个筛选组件之间的 filterFetch 作为筛选联动，那么国家切换后、省改变、联动市改变，这个过程筛选值会变化三次，但我们只想表格组件取数函数仅执行最后的一次，怎么办呢？

如上图所示，其实每个筛选条件在渲染引擎数据流中还存储了一个 ready 状态，表示筛选条件是否就绪，一个组件关联的筛选条件只要有一个 ready 不为 true，组件就不会触发取数。

因此我们需要在筛选变化的过程中，总是保证一个筛选组件的 ready 为 false，等筛选间联动完毕了，所有筛选器的 ready 为 true，组件才会取数，我们可以使用 filterReady 筛选依赖配置：

import { Interfaces, createComponentInstancesArray } from "@alife/bi-designer";

const componentMeta: Interfaces.ComponentMeta = {
  eventConfigs: ({ componentInstance }) =>
    componentInstance.props.targets?.map((target) => ({
      // 筛选就绪依赖
      type: "filterReady",
      // 触发组件
      source: componentInstance.id,
      // 作用组件
      target: target.id,
    })),
};

这样配置后，当 source 组件触发 onFilterChange 后，target 组件的筛选 ready 会立即设置为 false，只有 target 组件取完数后主动触发 onFilterChange 才会将自己的 ready 重新置为 true。That’a all，其他流程没有任何感知。

若干筛选组件聚合成一个查询控件

除了联动外，也会存在防止频繁查询的诉求，希望将多个筛选条件绑定成一个大筛选组件，在点击 “查询” 按钮时再取数：

可以利用 筛选作用域 轻松实现此功能，只需要两步：

筛选组件设置独立筛选作用域

import { Interfaces } from "@alife/bi-designer";

const componentMeta: Interfaces.ComponentMeta = {
  // 通过 componentInstance 判断，如果是全局筛选器内部，则设置 filterScope
  filterScope: ({ componentInstance }) => ["my-custom-scope-name"],
};

这样，这批筛选组件就与其作用的组件属于不同的 筛选作用域 了，所以筛选不会对其立即生效，功能实现了一半。

确认按钮点击时调用 `submitFilterScope`

import { useDesigner } from '@alife/bi-designer'

const componentMeta: Interfaces.ComponentMeta = {
  const { submitFilterScope } = useDesigner()
  // 点击确认按钮时，调用 submitFilterScope('my-custom-scope-name')
};

你可以在点击查询按钮后调用 submitFilterScope 并传入对应作用域名称，这样作用域内筛选组件就会立即对其 target 组件生效了。

至于确认按钮、UI 上的聚合，这些你可以写一个自定义组件去做，利用 ComponentLoader 把筛选组件聚合到一起加载，总之功能与 UI 是解耦的。

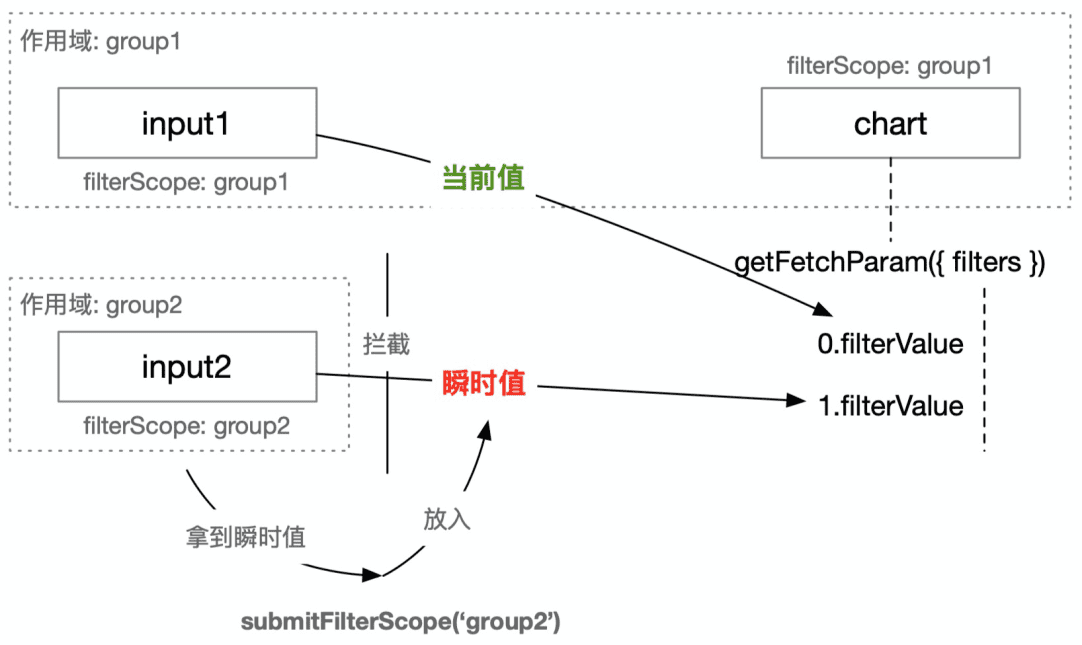

如果你对原理感兴趣，可以再多看一下这张图：

突破筛选作用域

然而实际场景中，可能存在更复杂的组合，见下面的例子：

筛选器 1 同时对筛选器 2、表格产生筛选作用 filterFetch，但对表格的作用希望通过查询按钮拦截住，而对筛选器 2 的作用希望能立即生效，对于这个例子有两种方式解决：

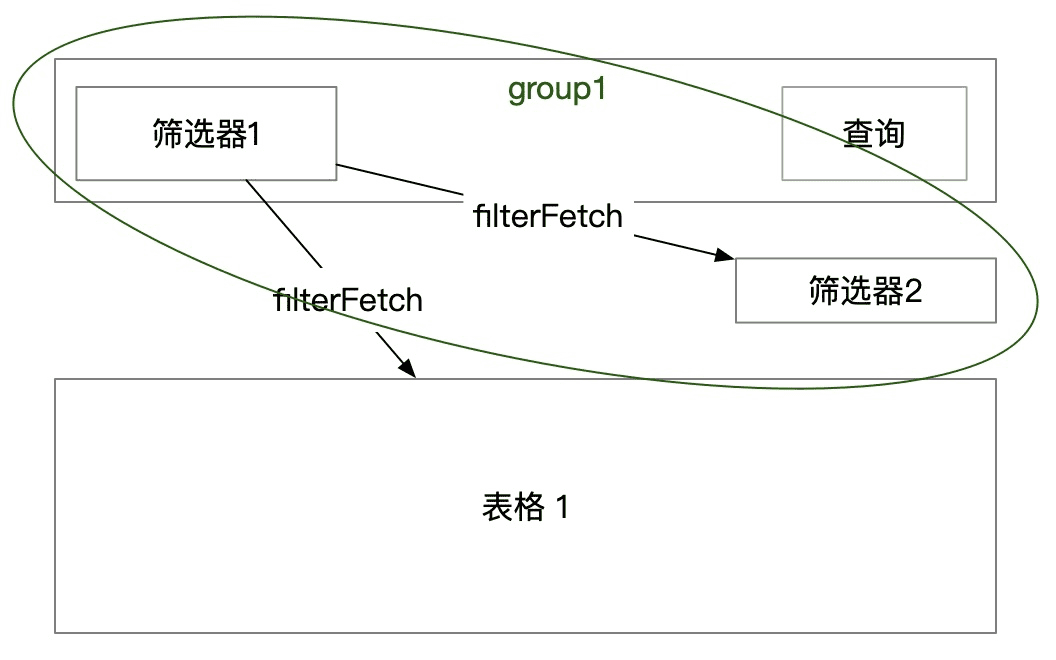

最简单的方式就是将筛选器 1、筛选器 2 设置为相同作用域 group1，这样就通过作用域分割自然实现了效果，而且这本质上是两个筛选器 UI 不在一起，但筛选作用域相同的例子：

但是再变化一下，如果筛选器 2 也对表格产生筛选作用，那我们将筛选器 1、筛选器 2 放入同一个 group1 等于对表格的查询都会受到 “查询” 按钮的控制，但 我们又希望筛选器 2 可以立即作用于表格：

如图所示，我们只能将筛选器 1 的筛选作用域设置为 group1，这样筛选器 2 与表格属于同一个筛选作用域，他们之间筛选会立即生效，我们只要解决筛选器 1 不能立即作用于筛选器 2 的问题即可，可以通过 ignoreFilterScope 方式突破筛选作用域：

import { Interfaces } from "@alife/bi-designer";

const componentMeta: Interfaces.ComponentMeta = {
  eventConfigs: ({ componentInstance }) =>
    componentInstance.props.targets?.map((target) => ({
      // 筛选取数
      type: "filterFetch",
      // 触发组件
      source: componentInstance.id,
      // 作用组件
      target: target.id,
      // 突破筛选作用域
      ignoreFilterFetch: true,
    })),
};

我们只要在 source: 筛选器1 target: 筛选器2 的 filterFetch 配置中，将 ignoreFilterFetch 设置为 true，这个 filterFetch 就会忽略筛选作用域，实现立即筛选器 1 立即作用到筛选器 2 的效果。

总结

你还有哪些特殊的筛选诉求？可以用这套筛选设计解决吗？

讨论地址是：精读《BI 搭建 - 筛选条件》· Issue ##270 · dt-fe/weekly
